Brytarprovningssystem CBTS
Brytarprovningssystem CBTS
CBTS är ett PC-styrt digitalt brytarprovningssystem avsett för rutin-, uthållighets- och typprovning av effektbrytare. Systemet består av analys- och mätenheter för brytarprovning samt ett variabelt matningsaggregat (baserat på modeller ur CAT- och SAT-serierna) och används för manövrering av brytaren samt för insamling av all relevant provningsdata.
Brytarprovningssystem CBTS
Brytarprovningssystem CBTS
CBTS är ett PC-styrt digitalt brytarprovningssystem avsett för rutin-, uthållighets- och typprovning av effektbrytare. Systemet består av analys- och mätenheter för brytarprovning samt ett variabelt matningsaggregat (baserat på modeller ur CAT- och SAT-serierna) och används för manövrering av brytaren samt för insamling av all relevant provningsdata.
Beskrivning
Brytarprovningssystem CBTS
CBTS är ett PC-styrt digitalt brytarprovningssystem avsett för rutin-, uthållighets- och typprovning av effektbrytare. Systemet består av analys- och mätenheter för brytarprovning samt ett variabelt matningsaggregat (baserat på modeller ur CAT- och SAT-serierna) och används för manövrering av brytaren samt för insamling av all relevant provningsdata.
Systemfunktioner
- Stationärt brytarprovningssystem
- 19” rackmontering för installation i systemskåp
- Fullständig rutin- och typprovning av effektbrytare
- Helautomatisk mätning och manövrering av brytaren
- Detaljerad insamling och analys av mät- och provningsresultat
- Databas med provningsplaner för effektbrytare
Hårdvara

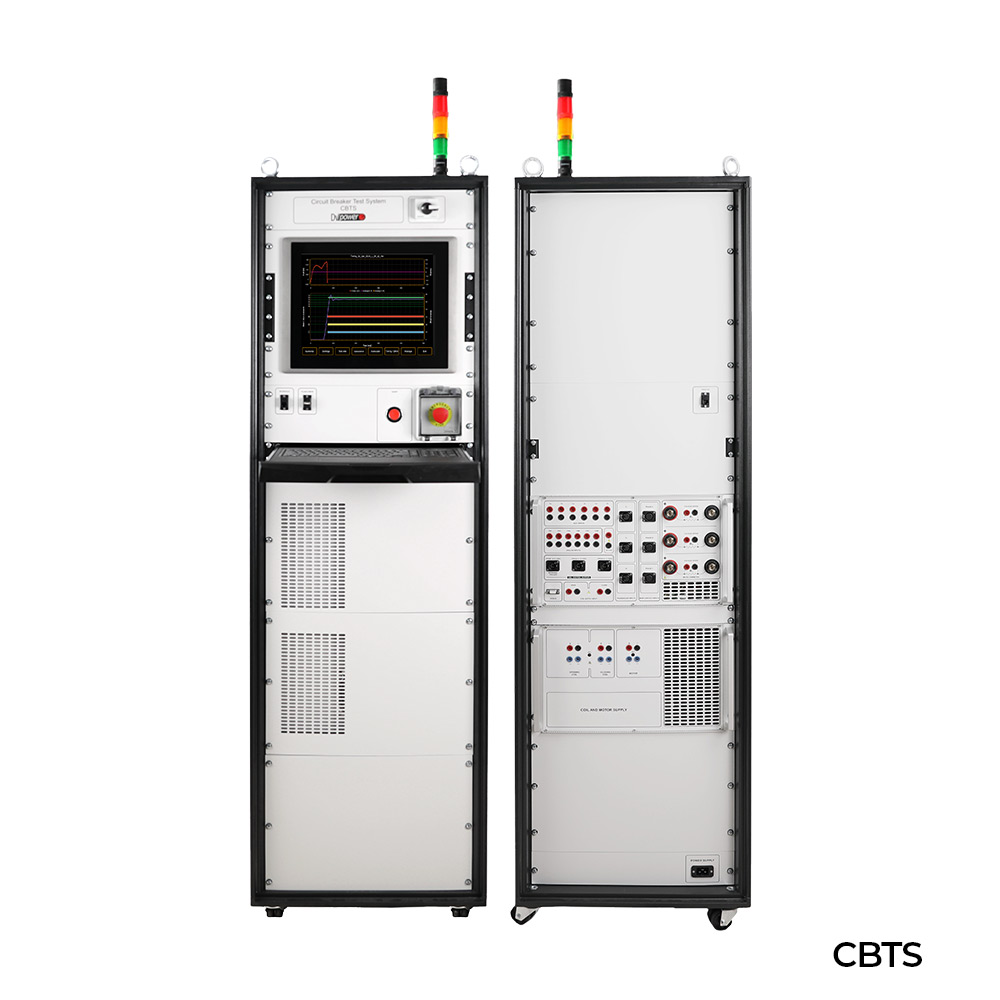

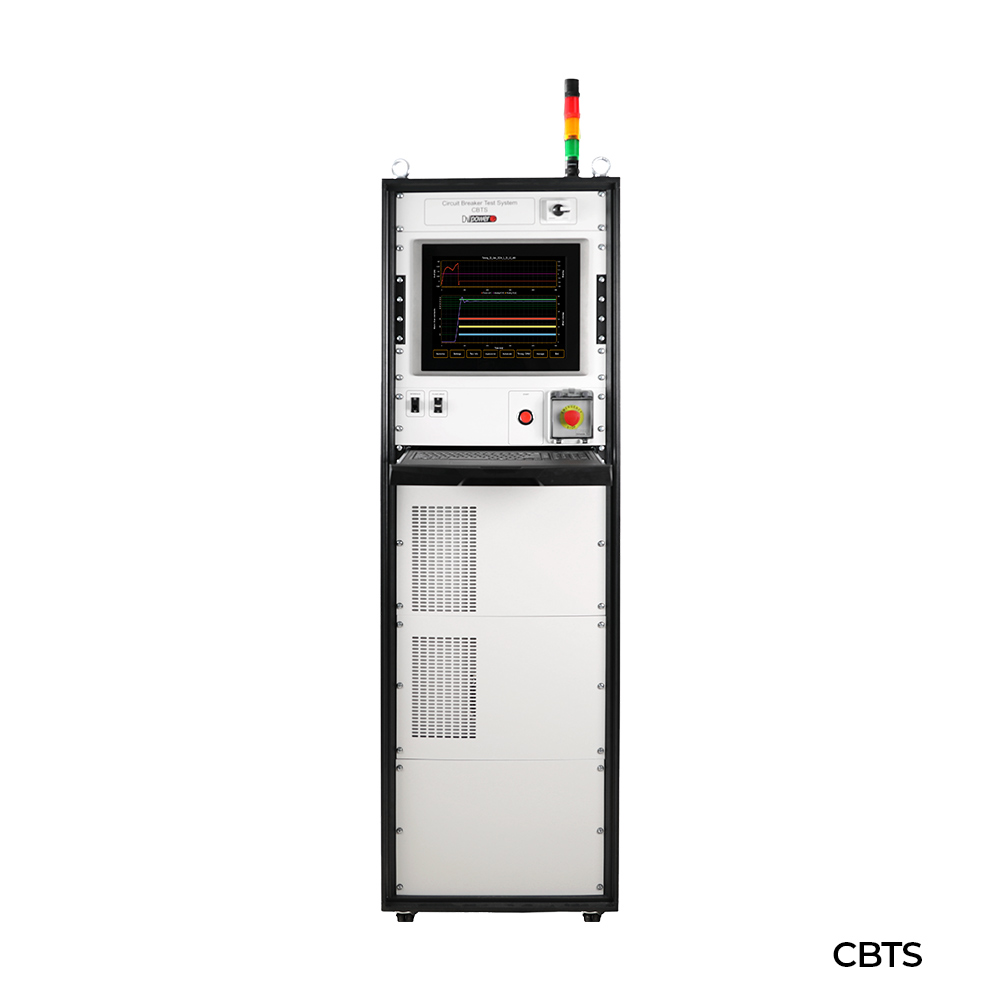

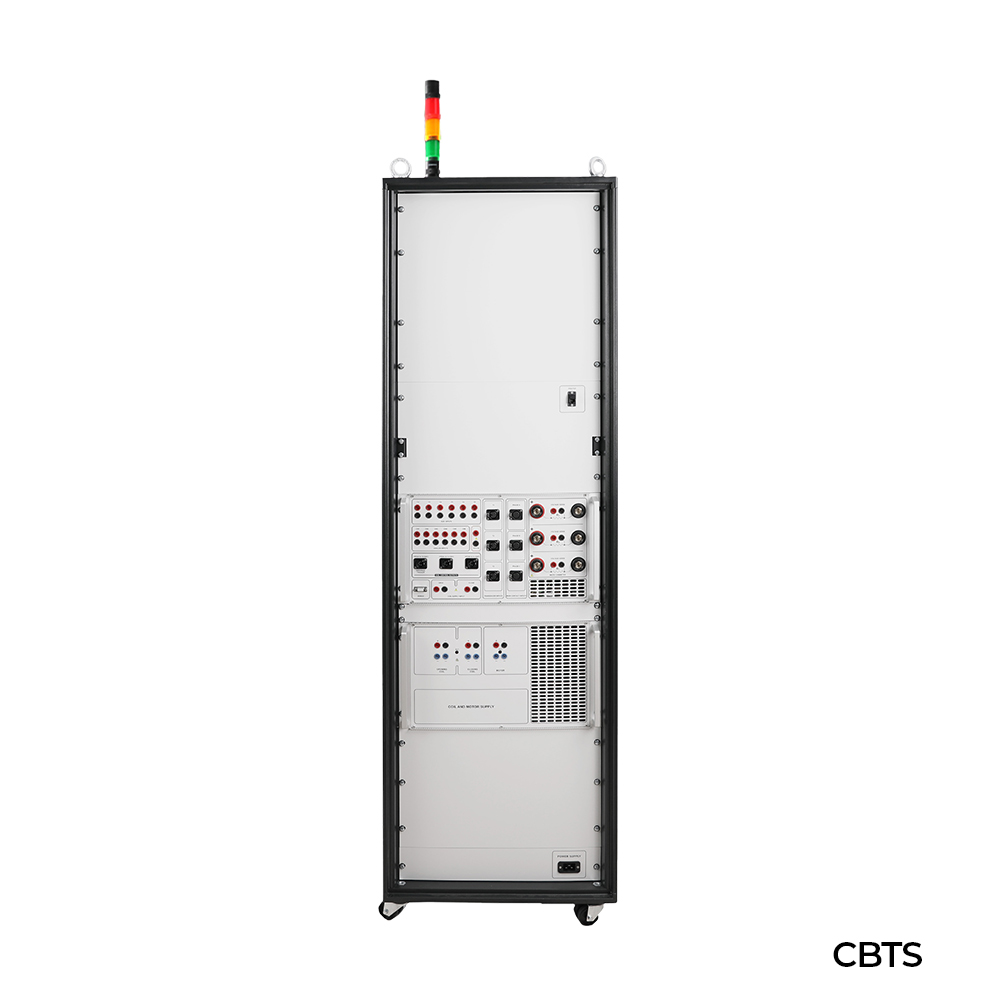

CBTS består av separata analys- och mätenheter för brytarprovning samt ett variabelt matningsaggregat, monterade i ett standardiserat 19” styrskåp. De tekniska egenskaperna hos de installerade enheterna anpassas efter kravbilden och vilken typ av effektbrytare som ska provas.
Systemet är utbyggbart med avseende på antal tidskanaler, utgångar för spolar och motordrivdon samt antal mikroohmmetrar, och kan enkelt anpassas till olika provningsbehov.
Den industriella panel-PC:n har hög kapslings- och skyddsnivå samt ett brett tillåtet temperaturområde, vilket gör systemet lämpligt för krävande miljöer och kritiska applikationer.
CBTS – utvalda specifikationer
| Genererad ström | Upp till 500 A DC |
| Brytställen per fas | 4 brytställen |
| Spolkanaler (tillslag/frånslag) | 6 kanaler |
| Analoga kanaler | 6 kanaler |
| Hjälpkontaktkanaler | 6 kanaler |
| Transduktoringångar | 3 ingångar |
Datablad:
