TDR-410 Pulsekometer Liten handhållen

TDR – tidsdomänreflektometer / pulsekometer. Instrument för lokalisering av skadade elkablar.

Skicka förfrågan

TDR-410 Pulsekometer Liten handhållen

TDR – tidsdomänreflektometer / pulsekometer. Instrument för lokalisering av skadade elkablar.

Skicka förfrågan

Beskrivning

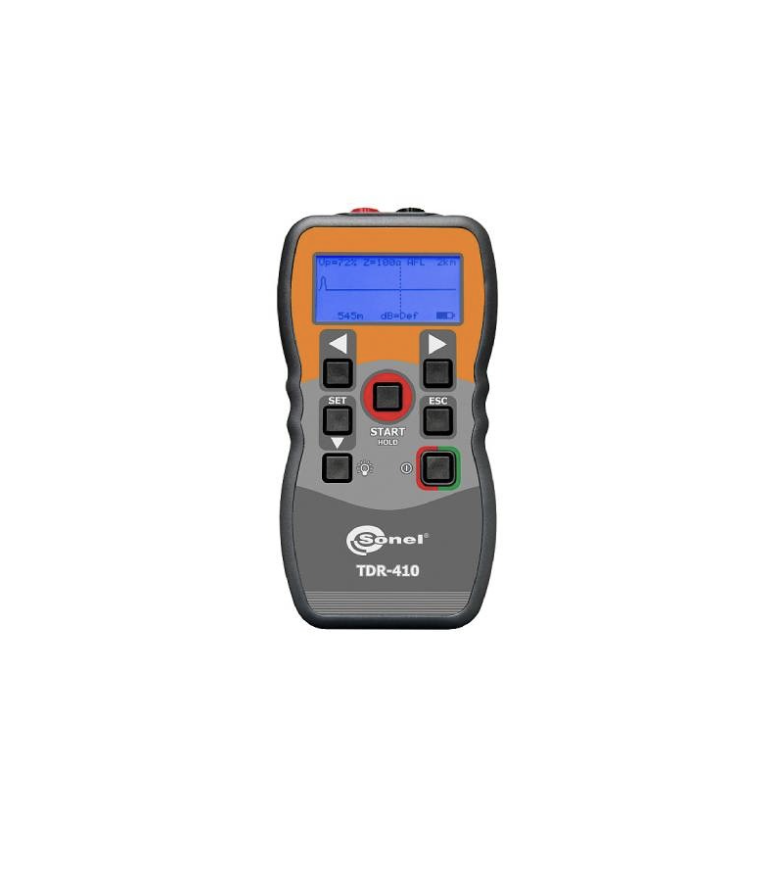

Liten handhållen TDR-410, tidsdomänreflektometer / pulsekometer.

  • Lokalisera skadade elkablar.
  • Lokalisera fel i koppartelekablar.
  • Lokalisera fel i koaxialkablar.
  • Lokalisera fel i ledningsinfrastruktur.
  • Detektering av brott, kortslutningar, skador orsakade av fukt och andra förändringar i kabelns impedans.
  • Grafisk avbildning av skador på kabeln med automatisk indikering på skärmen av avståndet till felet.



Funktioner:

Automatiskt eller manuellt läge:

  • automatisk lokalisering av fel (AFL)
  • läge med manuellt val av intervall och manuell känslighet
  • manuellt utlöst enstaka mätning eller kontinuerlig skanning
  • 11 tillgängliga områden från 7 m till 4 000 m som väljs manuellt eller matchas automatiskt
  • maxlängd på kabel 4 000 m vid mätning från ena änden av kabeln
  • ”död zon”-mätning begränsad till 0,5 m
  • 2,5-tums LCD-skärm med bakgrundsbelysning
  • automatisk skanning eller manuell utlösning
  • manuellt inställd eller automatiskt justerad känslighet
  • justerbar impedansmatchning
  • justering av utbredningskoefficient från 1 % till 99 %
  • vattentätt och motståndskraftigt hölje
  • liten storlek och låg vikt
  • ekonomisk energianvändning – 30 timmars kontinuerlig skanning på en batteriuppsättning.

Tekniska uppgifter:

  • Områden, meter: 7, 15, 30, 60, 120, 250, 500, 1 km, 2 km, 3 km, 4 km
  • Områden, fot: 20, 45, 90, 180, 360, 750, 1 500, 3 000, 6 000, 10 000, 14 000.
  • Val av område: manuellt områdesval/automatiskt område.
  • Noggrannhet: 1 % av valt område*.
  • Upplösning: ca 1 % av området.
  • Minsta kabellängd: 4 m (14 fot).
  • Känslighet: Min. 3 pixlar återgivning vid 4 km på 0,6 mm Ø, PE, TP.
  • Hastighetsfaktor: justerbar från 1 % till 99 %.
  • Utgående puls: 5 volts topp till topp i öppen krets.
  • Utgående impedans: valbar 25, 50, 75 och 100 Ω.
  • Utgående puls: bredd 3 ns till 3 µs, automatisk med område.
  • Skanningshastighet: 2 skanningar/sekund eller kontinuerlig skanning, förinställt för varje områdesskala.
  • Tongenerator: 810–1 100 Hz.
  • Batteritid: 30 timmar kontinuerlig skanning.
  • Strömförsörjning: 6 volt 4 x 1,5 AA alkaliska celler, indikator för låg spänning på skärmen.
  • Automatisk avstängning: Efter 1, 2, 3, 5 minuter eller aldrig.
  • Bakgrundsbelyst display: 128 x 64 pixlar.
  • Spänningsskydd: 250 volt AC.
  • Drifttemperatur: –10 °C till +50 °C.
  • Förvaringstemperatur: –20 °C till +70 °C.
  • Mått: 165 x 90 x 37 mm.
  • Vikt: 350 g.
  • Säkerhet: IEC 61010-1, EN 60950.
  • EMC: BS/EN 61326-1.
  • Vatten-/dammtäthet: IP54.



Tillbehör:

  • 0,6 m tvåtrådig ledning: WAPRZ0X6DZBB
  • Röd krokodilklämma: WAKRORE20K02
  • Svart krokodilklämma: WAKROBL20K01
  • Kåpa M-2: WAFUTM2
