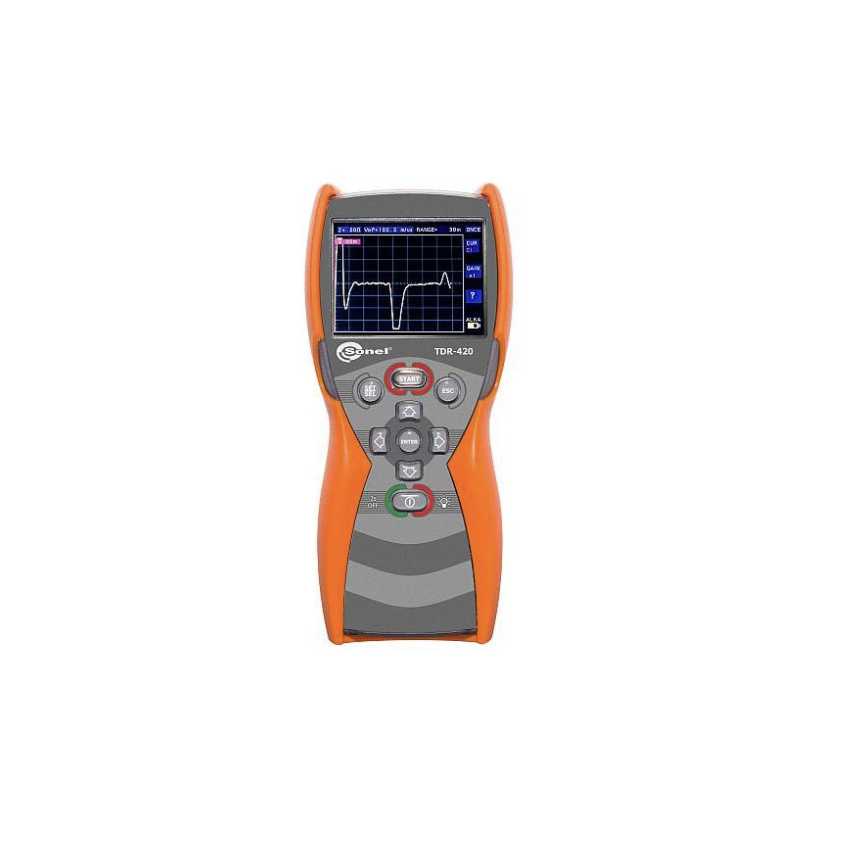

Pulsekometer TDR-420 Liten handhållen

TDR-420 är en handhållen tidsdomänreflektometer / pulsekometer, konstruerad för att identifiera och lokalisera fel i el- och telekommunikationskablar och teletekniska kablar. Mycket lättanvänd och robust i sin utformning.

Skicka förfrågan

Pulsekometer TDR-420 Liten handhållen

TDR-420 är en handhållen tidsdomänreflektometer / pulsekometer, konstruerad för att identifiera och lokalisera fel i el- och telekommunikationskablar och teletekniska kablar. Mycket lättanvänd och robust i sin utformning.

Skicka förfrågan

Beskrivning

TDR-420 är en handhållen tidsdomänreflektometer / pulsekometer, konstruerad för att identifiera och lokalisera fel i el- och telekommunikationskablar och teletekniska kablar.

TDR-420-reflektometern gör det möjligt att mäta längden av kabeln och fastställa avståndet till skadan eller impedansvariationen i området 4 m till 6 000 m i ledare med metalltrådar. Det kortaste mätområdet på 7 meter och en dödzon på 0,6 meter gör det möjligt att lokalisera skador mycket nära platsen där enheten är ansluten.

Två markörer gör det möjligt att bestämma platsen för två skador samtidigt samt avståndet mellan dem. En 3,5-tums TFT-färgdisplay med upplösningen 320 x 240 pixlar ger en noggrann indikering av platsen för skadan och gör resultaten enklare att tolka.Svåra miljöproblem under mätarbetet är vanliga problem för elinstallatörer och underhållstjänster.

Tack vare sitt unika hus kan TDR-420 garantera skyddsklassen IP67 vilket innebär att enheten är dammtät och skyddad mot inträngning av vatten vid kortvarig nedsänkning. Reflektometerns funktion kommer därför inte att påverkas vid arbete i mycket dammig miljö eller vid oavsiktlig kontakt med vatten.


Produktfunktioner

Oförstörande lokalisering av impedansändringar hos provade kablar och ledningar, till exempel på grund av:

  • kortsluten ledare
  • öppen ledare/kabelände – användbart vid inventering av lager
  • skarvar
  • vatteninträngning
  • våt skarv.
  • Enstaka mätning ONCE
  • Kontinuerligt mätläge CONT
  • Tonsignalgenerator TONE
  • Två markörer för att markera två skadeställen tillsammans med en indikation om avståndet mellan dem.
  • Inbyggd hjälpfunktion (HELP) för att underlätta tolkningen av reflektogrammet.
  • 11 möjliga mätområden från 7 m till 6 000 m, ”död zon” begränsad till 0,6 m.
  • 3,5″ LCD TFT-display i färg med upplösningen 320 x 240 pixlar.
  • Manuell inställning av känslighet i 8 steg GAIN.
  • Reglering av utgående impedans upp till 200 Ω (möjlighet att mäta förisolerade rör).
  • Inställning av utbredningshastighet från 10 % till 99 %, tätt och hållbart hus med kapslingsklassen IP67 .
  • Liten storlek och låg vikt.



Tekniska specifikationer

  • Mätområden: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km resp. 20, 45, 90, 180, 360, 750, 1 500, 3 000, 6 000, 10 000, 20 000 fot
  • Noggrannhet: 1 % av valt område
  • Upplösning: ca 1 % av valt område
  • Minsta kabellängd: 4 m (14 fot)
  • Utbredningshastighet VoP: justerbar inom 10–99 % eller 15–148,5 m/µs
  • Utgående puls: 5 Vp-p (öppen krets)
  • Utgående impedans: 25, 50, 75, 100, 120, 200 Ω
  • Utgående impedans: 3 ns till 3 µs (beroende på område)
  • Skanningshastighet/läge: Upp till 3 skanningar/sekund (CONT) eller enstaka (ONCE)
  • Tongenerator: 810–1 110 Hz
  • Batteritid: upp till 8 timmar kontinuerlig skanning
  • Strömförsörjning: 4 x alkaliska batterier 1,5 V typ AA eller 4 x laddningsbara batterier NiMH AA
  • Automatisk avstängning: 1, 3, 5, 10, 15 minuter eller aldrig
  • Display: 3,5″ LCD TFT-display i färg, 320 x 240 pixlar
  • Spänningsskydd: 400 V DC/250 V AC
  • Mått: 220 x 98 x 58 mm (8,7 x 3,9 x 2,3 tum)
  • Vikt: 487 g
  • Standard för elektromagnetisk kompatibilitet EMC: EN 61326-1
  • Vatten-/dammtäthet: IP67


Nominella användningsvillkor

  • Drifttemperatur: –20 till +70 °C
  • Förvaringstemperatur: –30 till +80 °C vid luftfuktighet < 80 %

Broschyr/datablad
