Beskrivning

Sonel LKZ-2500 – kabel- och ledningssökare

Sonel LKZ-2500 är ett professionellt system för lokalisering, identifiering och spårning av kablar, ledningar och andra objekt under mark. Systemet består av LKN-2500-sändaren och LKD-2500-mottagaren och kan användas för både aktiv och passiv lokalisering.

LKZ-2500 finns i fyra olika modeller – Start, Lite, LKZ-2500 och Pro. Själva sändaren och mottagaren är gemensamma för modellerna, medan utförandet och den medföljande utrustningen skiljer sig åt.

Välj rätt modell

Alla modeller innehåller LKN-2500-sändare, LKD-2500-mottagare, Sonel LKZ Mobile samt utrustning för anslutning och lokalisering. Skillnaden ligger framför allt i hållare, transportlösning samt om kontrollpanel och LKR-2500 A-Frame ingår.

Start eller Lite?
Start och Lite har samma LKN-2500-sändare och LKD-2500-mottagare. Skillnaden ligger främst i utförandet: Start levereras med lång hållare, universalväska XL-1 och axelrem, medan Lite levereras med kort hållare och den mindre bärväskan L-10.

LKZ-2500 eller Pro?
LKZ-2500 kompletterar systemet med en separat kontrollpanel. Pro innehåller dessutom LKR-2500 A-Frame, som används för lokalisering av kabelns jordningspunkt samt signal- och skadedetektering vid angiven azimut.

Lokalisering av kablar och ledningar under mark

Sonel LKZ-2500 används för lokalisering, identifiering och spårning av kablar, ledningar och andra objekt under mark.

Systemet kan bland annat användas för att spåra:

• kraftkablar, styrkablar och telekommunikationskablar
• underjordiska delar av åskskydds- och katodiska skyddssystem
• vatten- och avloppsledningar
• bränsle- och gasledningar
• värmesystem och förisolerade rör

Systemet lämpar sig för mark- och anläggningsarbeten inom exempelvis energi, installation, bygg, järnväg, telekommunikation, VA och värme.

Aktiv och passiv lokalisering

LKN-2500-sändaren skickar en söksignal till det underjordiska objektet. LKD-2500-mottagaren följer därefter signalen längs objektets sträckning. Objektets position kan följas med hjälp av mottagarens kompassindikering och den uppmätta signalnivån.

LKZ-2500 kan användas både i passivt läge, utan LKN-2500-sändaren, och i aktivt läge tillsammans med sändaren.

I aktivt läge kan signalen appliceras på tre olika sätt:

• Galvaniskt – signalen ansluts direkt till objektet med krokodilklämmor och mätkablar.
• Med klämma – signalen överförs till objektet via en induktiv sändarklämma.
• Induktivt – signalen överförs induktivt med instrumentets inbyggda antenn.

Dokumentera sträckor med Sonel LKZ Mobile

LKD-2500 kan anslutas till Sonel LKZ Mobile, där den lokaliserade ledningens position visas och sträckor kan registreras tillsammans med GPS-positioner för mätpunkter och andra mätvärden.

I appen går det bland annat att:

• visa aktuell position
• mäta avstånd till en specifik mätpunkt
• registrera och spara sträckor
• exportera sträckor till andra mobila enheter
• läsa tidigare sparade sträckor
• visa registrerade parametrar
• slå samman sträckor
• lägga till anteckningar till sträckor och mätpunkter

Registrerade filer kan exporteras och delas med andra användare, även personer som inte själva har tillgång till LKN-2500/LKD-2500.

Teknisk specifikation

LKN-2500 sändare

• Drift med direkt galvanisk eller induktiv anslutning
• Inbyggd sändarantenn
• Kompatibel med sändarklämmor
• Robust kapsling

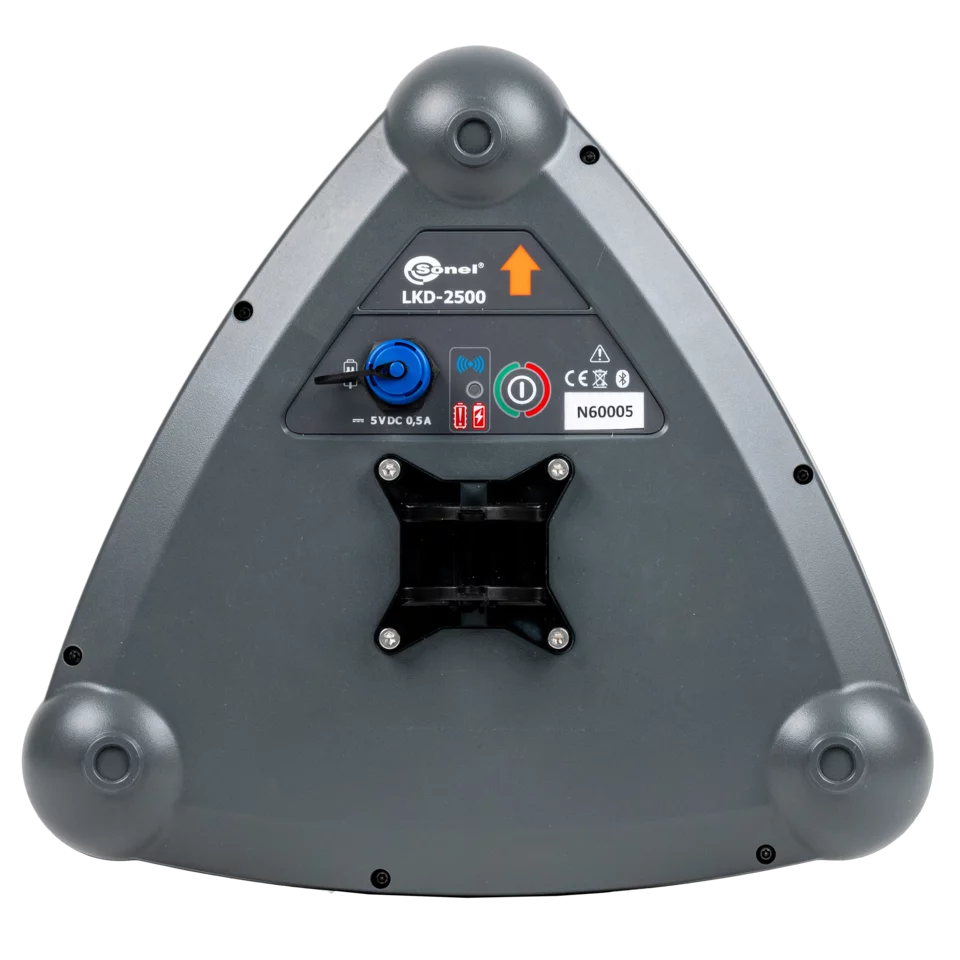

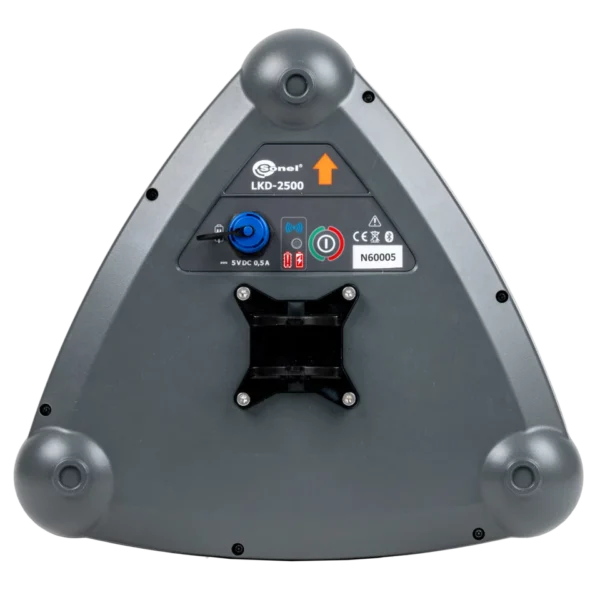

LKD-2500 mottagare

Aktivt läge

• Används tillsammans med LKN-2500-sändaren
• Frekvenser: 8 kHz och 32 kHz (Signal-läge)

Passivt läge

• 50 Hz och 60 Hz (Power-läge)
• 2–65 kHz (Radio-läge)

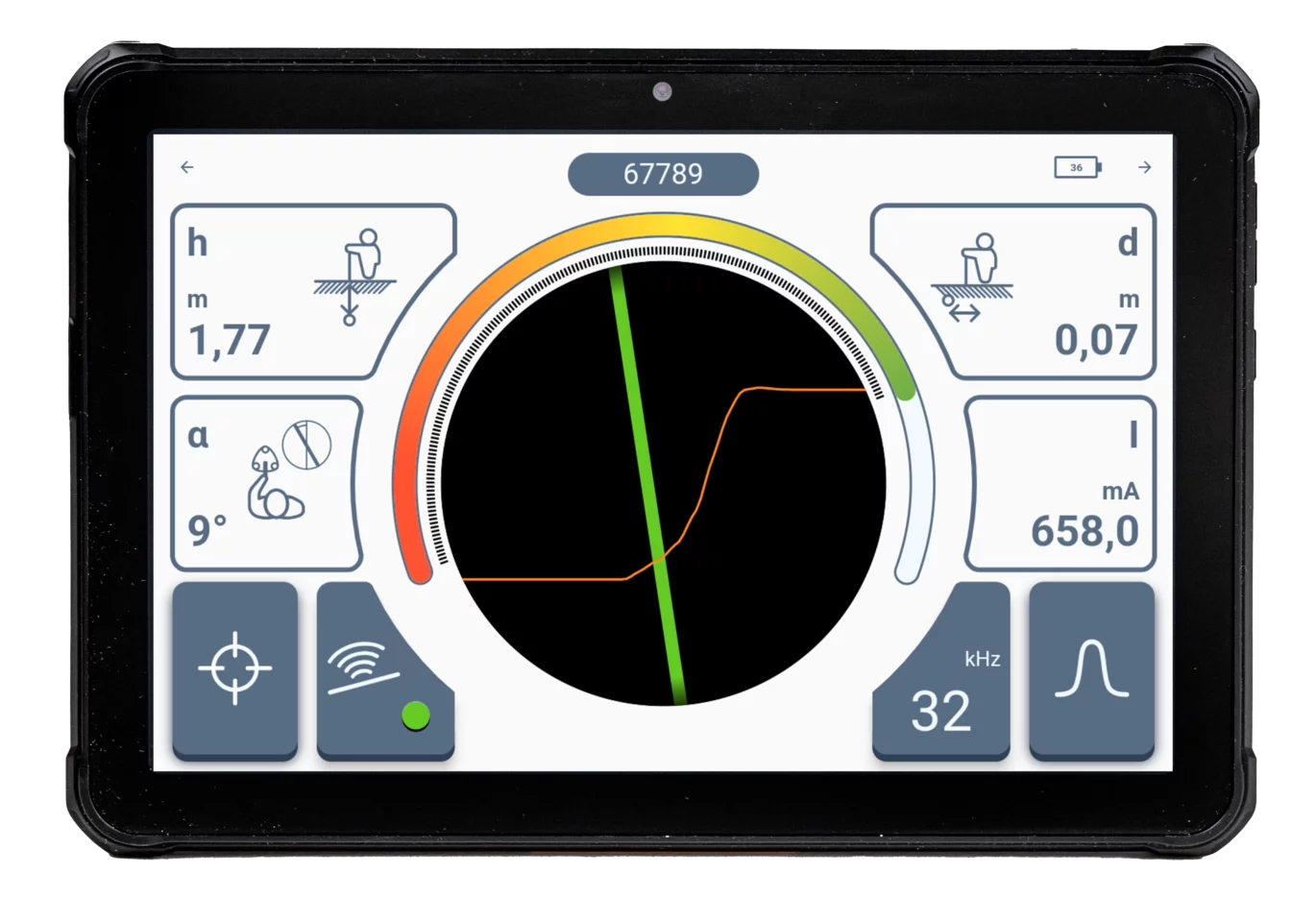

Sonel LKZ Mobile

Appen fungerar tillsammans med Sonel LKD-2500-mottagaren och gör det möjligt att dokumentera lokaliserade objekt och deras sträckning direkt i en mobil enhet.

GPS-positioner för mätpunkter och ytterligare mätdata kan sparas tillsammans med sträckan. Informationen kan därefter exporteras och delas för vidare dokumentation och analys.

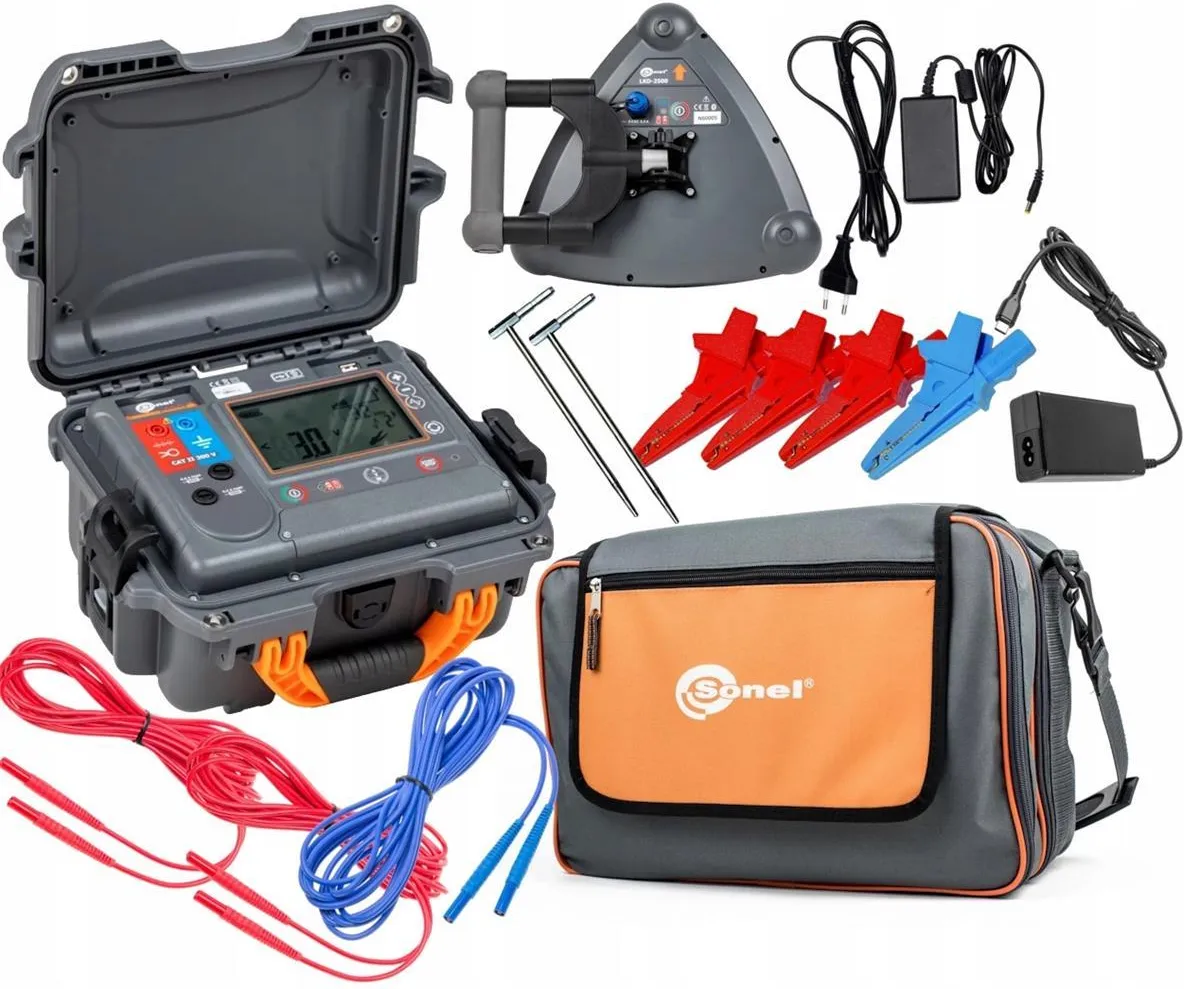

Standardtillbehör – LKZ-2500

• Sonel LKZ Mobile
• LKN-2500 sändare
• LKD-2500 mottagare
• Kontrollpanel
• Testkabel 5 m, 1 kV, röd – 2 st
• Testkabel 5 m, 1 kV, blå
• Jordspett 30 cm – 2 st
• Krokodilklämma K-02, röd, 1 kV/20 A – 3 st
• Krokodilklämma K-02, blå, 1 kV/20 A
• Strömförsörjningsadapter med nätkabel 230 V, Z-7
• Strömförsörjning Z-32
• Universalväska XL-1
• Axelrem
• Lång hållare
• Hållare för kontrollpanel
• Verifieringsintyg – 2 st

LKZ-2500

1 file(s) 1,014.85 KB

Download
