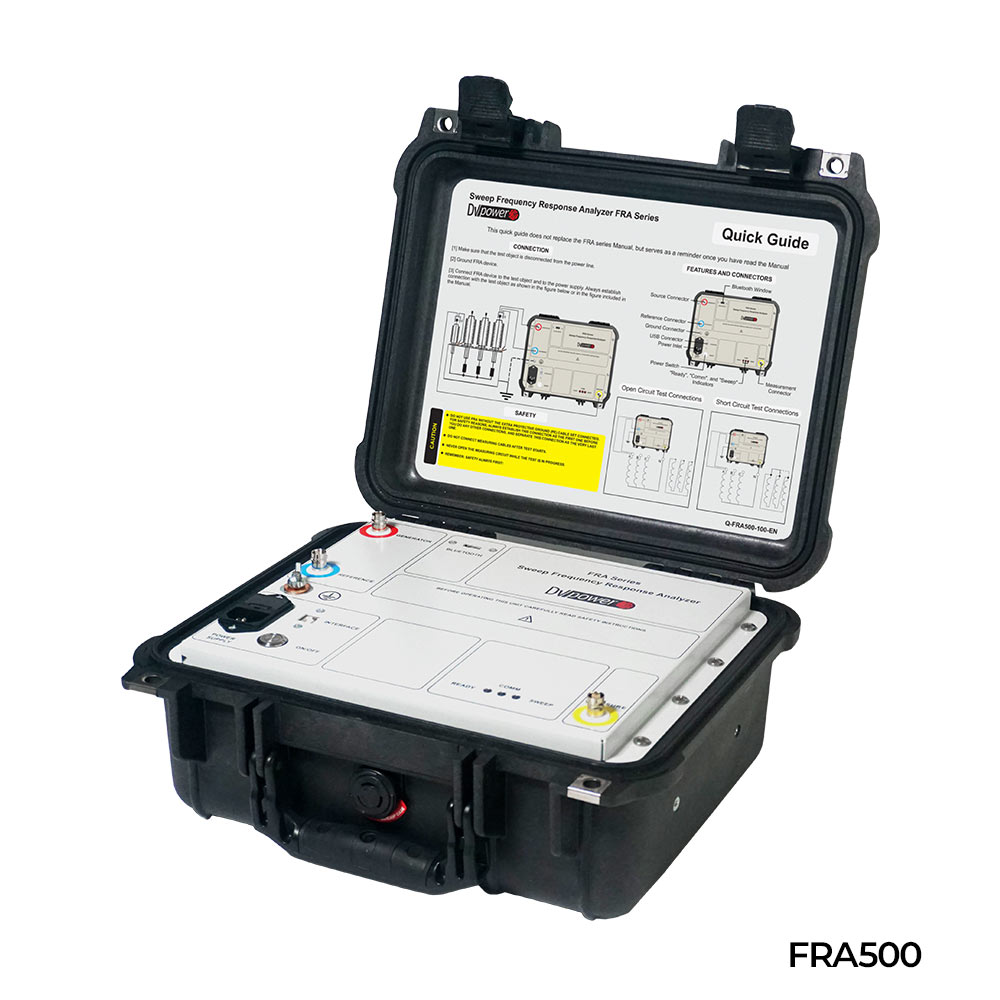

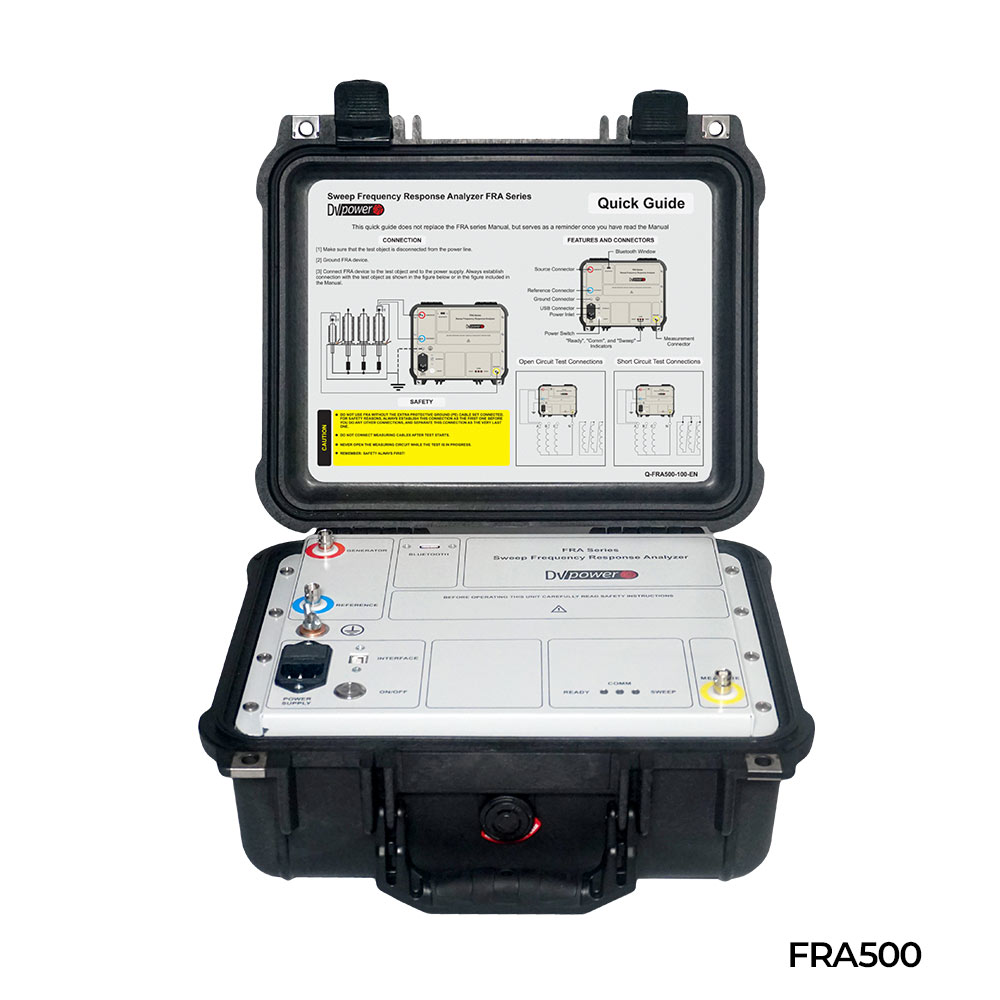

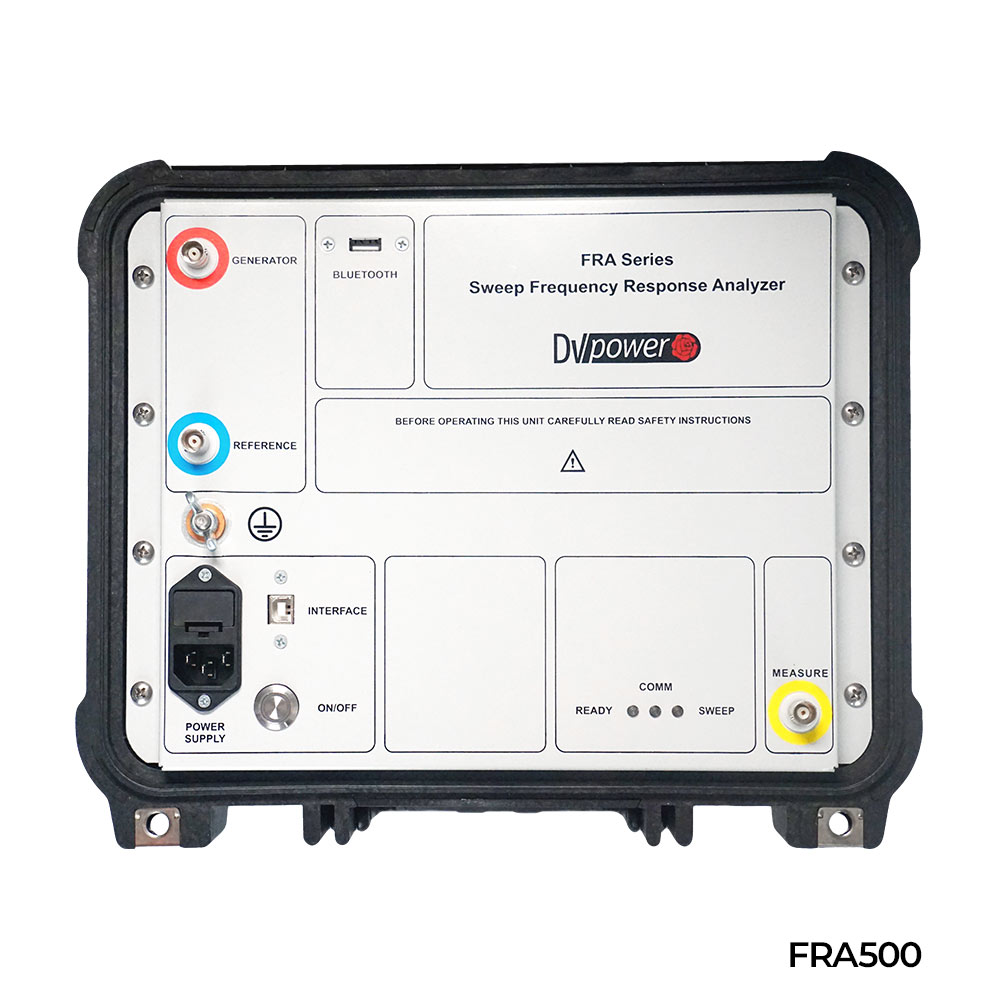

Svepfrekvens-responsanalysator FRA500
För SFRA-provning av krafttransformatorer
Sweep Frequency Response Analysis (SFRA) är en metod för att utvärdera den mekaniska integriteten hos kärna, lindningar och klämkonstruktioner i krafttransformatorer genom analys av deras elektriska överföringsfunktioner över ett brett frekvensområde.
Svepfrekvens-responsanalysator FRA500
För SFRA-provning av krafttransformatorer
Sweep Frequency Response Analysis (SFRA) är en metod för att utvärdera den mekaniska integriteten hos kärna, lindningar och klämkonstruktioner i krafttransformatorer genom analys av deras elektriska överföringsfunktioner över ett brett frekvensområde.
Beskrivning
Sweep Frequency Response Analysis (SFRA) är en metod för att utvärdera den mekaniska integriteten hos kärna, lindningar och klämkonstruktioner i krafttransformatorer genom analys av deras elektriska överföringsfunktioner över ett brett frekvensområde.
Användningsområden:
- Kortslutna varv eller avbrott i lindningar
- Förskjutning eller deformation av lindningar
- Rörelser i kärnan
- Fel i lindningsanslutningar
- Skadade eller lossnade klämkonstruktioner
En typisk svepmätning med FRA500 tar mindre än 20 sekunder. Därutöver finns en Quick Sweep-funktion som genomförs på 10 sekunder.
Varje FRA500 levereras med Windows-baserad programvara för svepfrekvensanalys (DV FRA) för testgenomförande och datainsamling. Programvaran kan importera och spela upp SFRA-mätningar från Doble, Megger och Omicron, vilket möjliggör jämförelse mellan FRA500 och andra instrument på marknaden.
FRA500 kan batteridrivas (tillval) och har Bluetooth-kommunikation.
FRA500 – utvalda specifikationer
| Genererad spänning | 0,2 Vpp – 24 Vpp |
| Svepfrekvensområde | 0,1 Hz – 25 MHz |
| Mätnoggrannhet | ±0,1 dB från +10 dB till −40 dB |
| Vikt | 4,5 kg |
| Batteri | 12 V, 3 Ah, upp till 3 timmars drift (tillval) |
Datablad:
Beskrivning
Sweep Frequency Response Analysis (SFRA) är en metod för att utvärdera den mekaniska integriteten hos kärna, lindningar och klämkonstruktioner i krafttransformatorer genom analys av deras elektriska överföringsfunktioner över ett brett frekvensområde.
Användningsområden:
- Kortslutna varv eller avbrott i lindningar
- Förskjutning eller deformation av lindningar
- Rörelser i kärnan
- Fel i lindningsanslutningar
- Skadade eller lossnade klämkonstruktioner
En typisk svepmätning med FRA500 tar mindre än 20 sekunder. Därutöver finns en Quick Sweep-funktion som genomförs på 10 sekunder.
Varje FRA500 levereras med Windows-baserad programvara för svepfrekvensanalys (DV FRA) för testgenomförande och datainsamling. Programvaran kan importera och spela upp SFRA-mätningar från Doble, Megger och Omicron, vilket möjliggör jämförelse mellan FRA500 och andra instrument på marknaden.
FRA500 kan batteridrivas (tillval) och har Bluetooth-kommunikation.
FRA500 – utvalda specifikationer
| Genererad spänning | 0,2 Vpp – 24 Vpp |
| Svepfrekvensområde | 0,1 Hz – 25 MHz |
| Mätnoggrannhet | ±0,1 dB från +10 dB till −40 dB |
| Vikt | 4,5 kg |
| Batteri | 12 V, 3 Ah, upp till 3 timmars drift (tillval) |
