Ström- och spänningstransformatoranalysator CVA500
Multitap-analysator för ström- och spänningstransformatorer

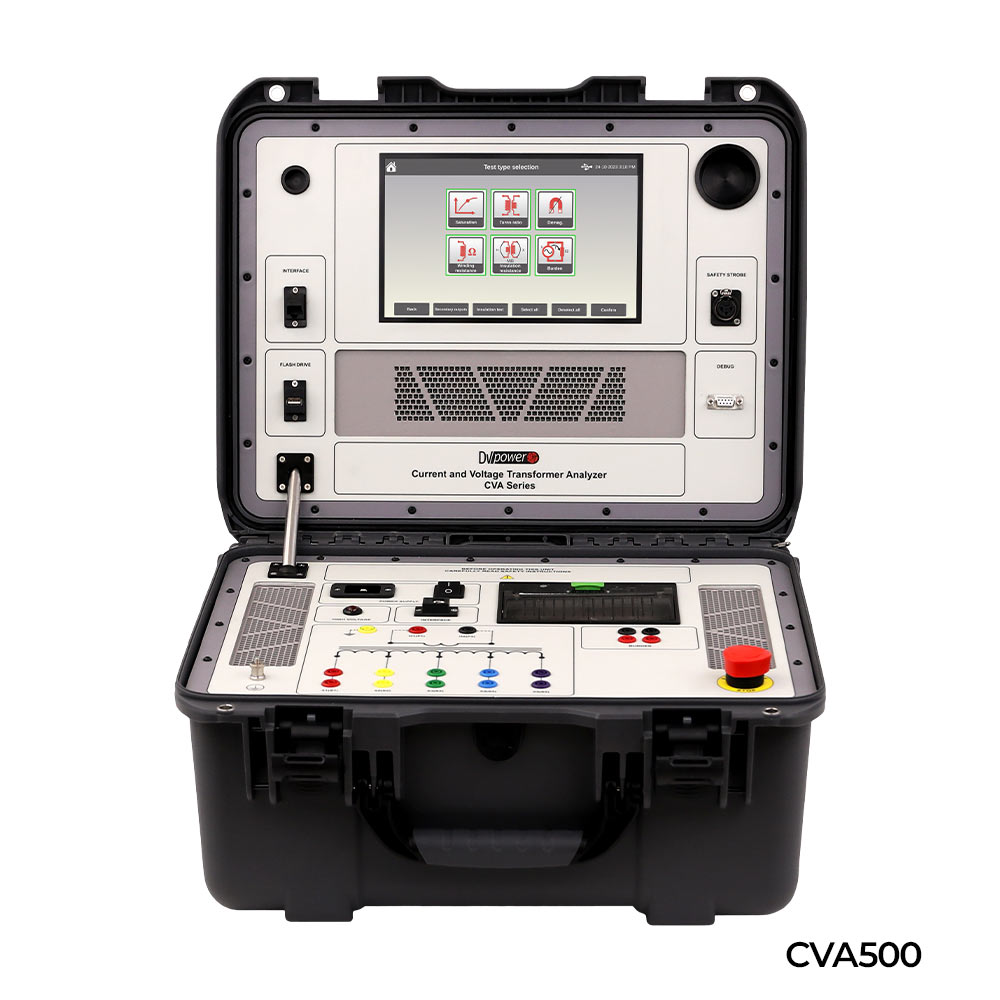

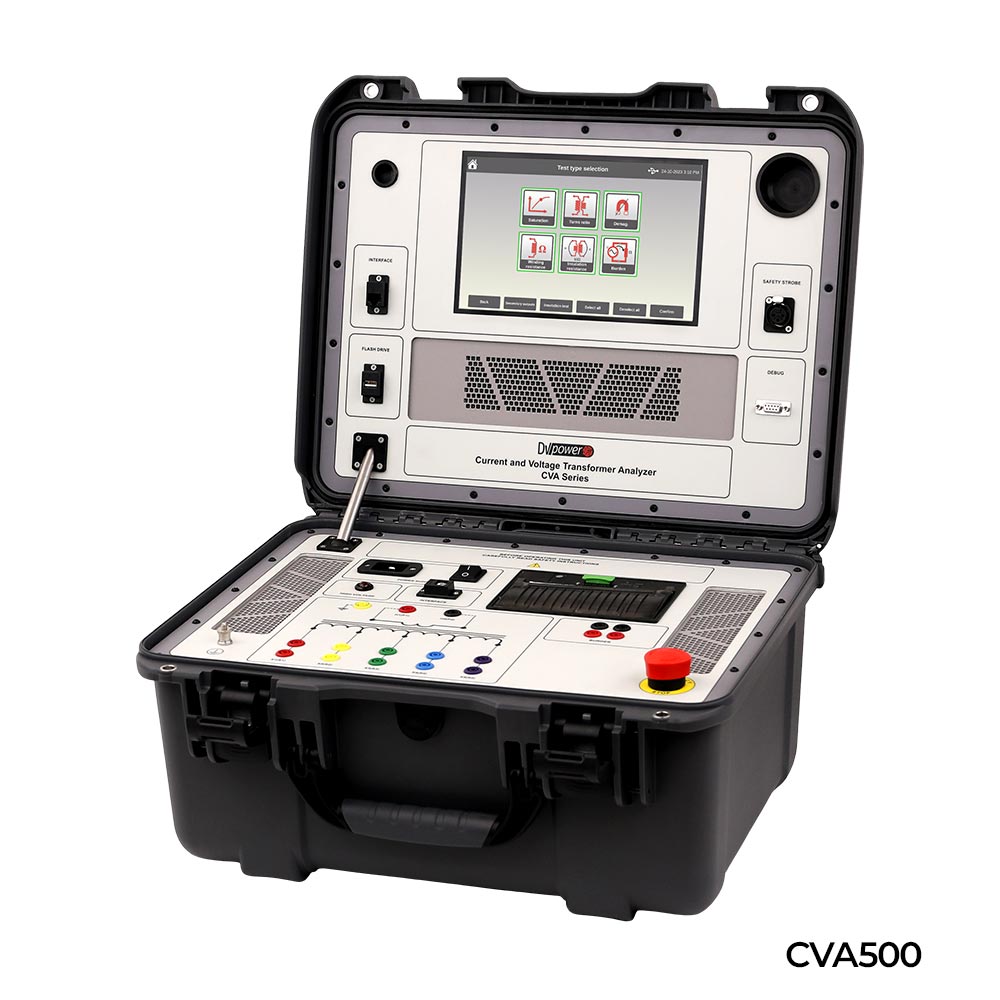

Ström- och spänningstransformatoranalysator CVA500 är ett instrument från DV Power, särskilt utvecklat för provning av strömtransformatorer (CT). Instrumentet kan utföra flera typer av provningar – omsättning, mättnad (knäpunkt), börda, avmagnetisering, lindningsresistans samt isolationsresistans.
Ström- och spänningstransformatoranalysator CVA500
Multitap-analysator för ström- och spänningstransformatorer
Ström- och spänningstransformatoranalysator CVA500 är ett instrument från DV Power, särskilt utvecklat för provning av strömtransformatorer (CT). Instrumentet kan utföra flera typer av provningar – omsättning, mättnad (knäpunkt), börda, avmagnetisering, lindningsresistans samt isolationsresistans.
Beskrivning
Multitap-analysator för ström- och spänningstransformatorer
Ström- och spänningstransformatoranalysator CVA500 är ett instrument från DV Power, särskilt utvecklat för provning av strömtransformatorer (CT). Instrumentet kan utföra flera typer av provningar – omsättning, mättnad (knäpunkt), börda, avmagnetisering, lindningsresistans samt isolationsresistans. Utöver detta beräknar CVA500 omsättnings- och fasfel för åtta olika primärströmmar och fyra olika bördor. Baserat på uppmätta omsättnings- och fasfel avgör instrumentet automatiskt om strömtransformatorn uppfyller sin specificerade noggrannhetsklass. För IEC-baserade mättransformatorer beräknas instrumentets säkerhetsfaktor (FS), medan noggrannhetsgränsfaktorn (ALF) beräknas för IEC-baserade skyddstransformatorer. I båda fallen mäts kompositfel och en automatisk godkänd/underkänd-bedömning utförs. För IEEE-baserade skyddstransformatorer tillhandahålls en sekundär terminalspänning (Vb), som automatiskt bedöms som godkänd eller underkänd.

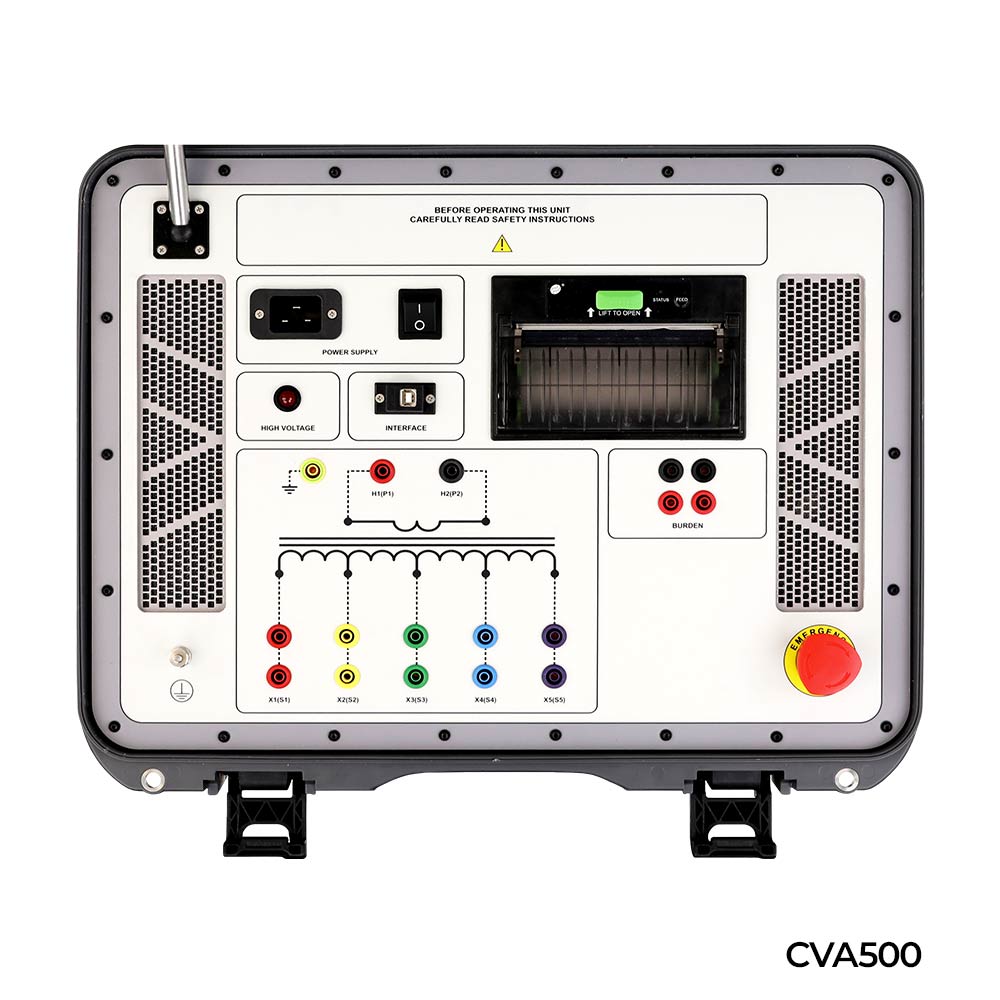

CVA500 kan anslutas samtidigt till samtliga mätpunkter på strömtransformatorn, inklusive primärsida, upp till fem tappar på sekundärsidan samt börda. En intern avancerad relämatris möjliggör automatisk mätning av omsättning, mättnad, börda och lindningsresistans på samtliga tappar utan behov av omkoppling av kablar. Isolationsresistans kan mätas mellan valfria delar – primär till jord, sekundär till jord, primär till sekundär samt sekundär till andra kärnor vid fler-kärniga strömtransformatorer.
Nyckelfunktioner
- Lösning för provning av CT, VT och CVT
- Multitap-provning av CT med kabelanslutning i ett steg
- Automatiserat provningsläge
- Variabel provspänning upp till 2 kV (50/60 Hz)
- Knäpunktsdetektering för CT upp till 2 kV
- Bedömning av noggrannhetsklass för mättransformatorer
- Samtliga IEC-baserade klasser, inklusive klass 0.1
- Samtliga IEEE-baserade klasser, inklusive klass 0.15
- Bedömning av ALF (IEC) och Vb (IEEE) för skyddstransformatorer
- Isolationsresistansmätning med upp till 1 kV DC
- 10,1-tums pekskärm
- Inbyggd termisk skrivare, 112 mm (4,4”)
Datablad:
