LKZ-2500
Professionellt kabel- och ledningssökarsystem för lokalisering, identifiering och spårning av kablar, ledningar och rör under mark.
LKZ-2500 arbetar i både aktivt och passivt läge och kan tillsammans med Sonel LKZ Mobile användas för att registrera och dokumentera ledningssträckor.
LKZ-2500
Professionellt kabel- och ledningssökarsystem för lokalisering, identifiering och spårning av kablar, ledningar och rör under mark.
LKZ-2500 arbetar i både aktivt och passivt läge och kan tillsammans med Sonel LKZ Mobile användas för att registrera och dokumentera ledningssträckor.
Beskrivning
Lokalisering av kablar och ledningar under mark

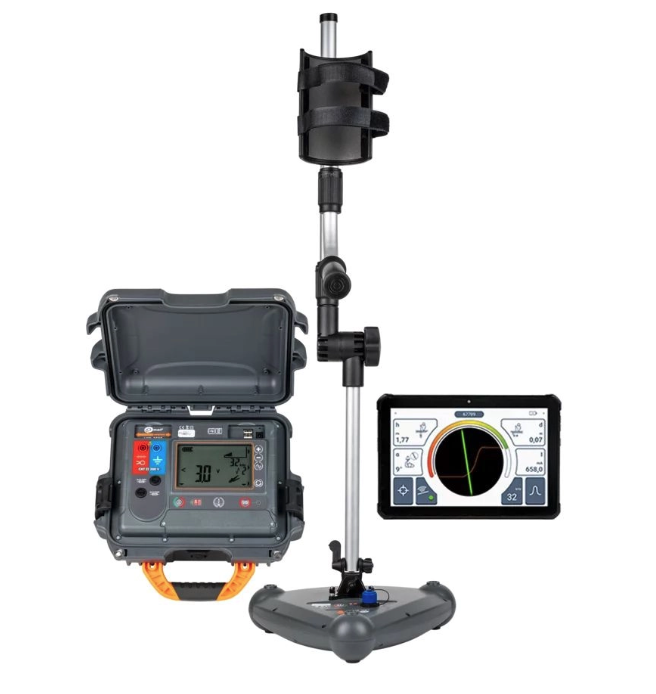

Sonel LKZ-2500 är ett professionellt system för lokalisering, identifiering och spårning av kablar, ledningar och andra objekt under mark. Systemet består av LKN-2500-sändaren och LKD-2500-mottagaren.
LKZ-2500 kan bland annat användas för att spåra:
- kraftkablar, styrkablar och telekommunikationskablar,
- underjordiska delar av åskskydds- och katodiska skyddssystem,
- vatten- och avloppsledningar,
- bränsle- och gasledningar,
- värmesystem och förisolerade rör.
Systemet lämpar sig för mark- och anläggningsarbeten inom exempelvis energi, installation, bygg, järnväg, telekommunikation, VA och värme.
Aktiv och passiv lokalisering

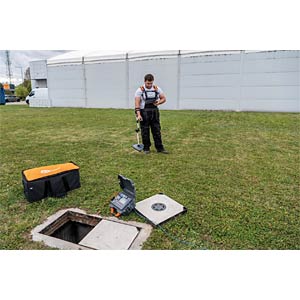

LKN-2500-sändaren skickar en söksignal till det underjordiska objektet. LKD-2500-mottagaren följer därefter signalen längs objektets sträckning. Objektets position kan följas med hjälp av mottagarens kompassindikering och den uppmätta signalnivån.
LKZ-2500 kan användas både i passivt läge, utan LKN-2500-sändaren, och i aktivt läge tillsammans med sändaren.
I aktivt läge kan signalen appliceras på tre olika sätt:
- Galvaniskt – signalen ansluts direkt till objektet med krokodilklämmor och mätkablar.
- Med klämma – signalen överförs till objektet via en induktiv sändarklämma.
- Induktivt – signalen överförs induktivt med instrumentets inbyggda antenn.
Dokumentera sträckor med Sonel LKZ Mobile
LKD-2500 kan anslutas till Sonel LKZ Mobile, där den lokaliserade ledningens position visas och sträckor kan registreras tillsammans med GPS-positioner för mätpunkter och andra mätvärden.
I appen går det bland annat att:
- visa aktuell position,
- mäta avstånd till en specifik mätpunkt,
- registrera och spara sträckor,
- exportera sträckor till andra mobila enheter,
- läsa tidigare sparade sträckor,
- visa registrerade parametrar,
- slå samman sträckor,
- lägga till anteckningar till sträckor och mätpunkter.
Registrerade filer kan exporteras och delas med andra användare, även personer som inte själva har tillgång till LKN-2500/LKD-2500.
Teknisk specifikation

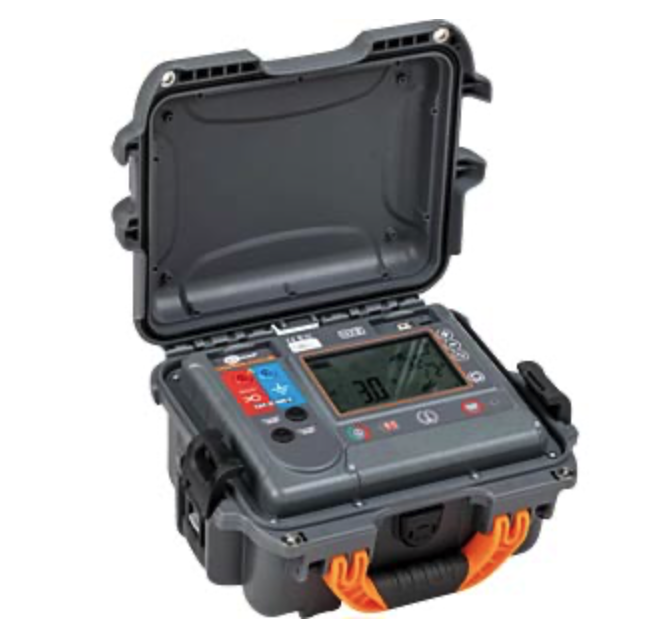

LKN-2500 sändare
- Drift med direkt galvanisk eller induktiv anslutning
- Inbyggd sändarantenn
- Kompatibel med sändarklämmor
- Robust kapsling
LKD-2500 mottagare
Aktivt läge
- Används tillsammans med LKN-2500-sändaren
- Frekvenser: 8 kHz och 32 kHz (Signal-läge)
Passivt läge
- 50 Hz och 60 Hz (Power-läge)
- 2–65 kHz (Radio-läge)
Sonel LKZ Mobile
Appen fungerar tillsammans med Sonel LKD-2500-mottagaren och gör det möjligt att dokumentera lokaliserade objekt och deras sträckning direkt i en mobil enhet.
GPS-positioner för mätpunkter och ytterligare mätdata kan sparas tillsammans med sträckan. Informationen kan därefter exporteras och delas för vidare dokumentation och analys.
