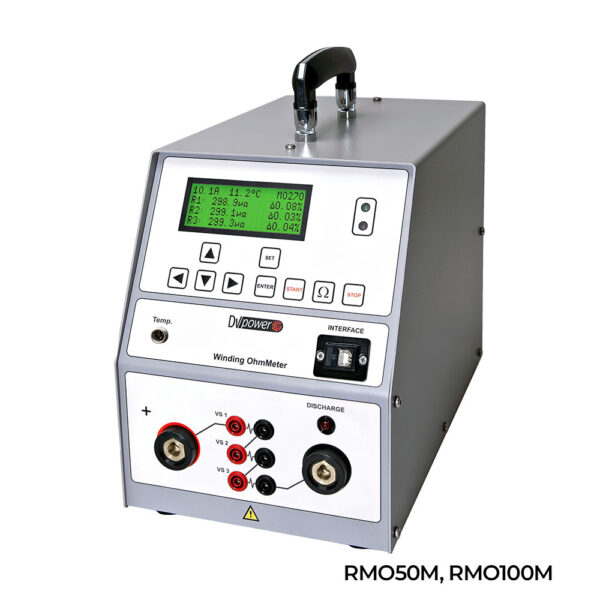

Lindningsresistansmätare RMO-M-serien
För provning av motorer och generatorer
Lindningsresistansprovning av motorer och generatorer används för att identifiera avbrott i lindningar, kortslutningar mellan lindningar, jordfel, felaktiga anslutningar samt varv-till-varv-kortslutningar. RMO-M-serien kan även utföra värmekörningsprov (heat run test), där förändringar i lindningsresistans vid temperaturökning analyseras.
Lindningsresistansmätare RMO-M-serien
För provning av motorer och generatorer
Lindningsresistansprovning av motorer och generatorer används för att identifiera avbrott i lindningar, kortslutningar mellan lindningar, jordfel, felaktiga anslutningar samt varv-till-varv-kortslutningar. RMO-M-serien kan även utföra värmekörningsprov (heat run test), där förändringar i lindningsresistans vid temperaturökning analyseras.
Beskrivning
För provning av motorer och generatorer
Lindningsresistansprovning av motorer och generatorer används för att identifiera avbrott i lindningar, kortslutningar mellan lindningar, jordfel, felaktiga anslutningar samt varv-till-varv-kortslutningar. RMO-M-serien kan även utföra värmekörningsprov (heat run test), där förändringar i lindningsresistans vid temperaturökning analyseras. Detta är särskilt användbart vid provning av roterande maskiner efter tillverkning.
RMO-M-serien är utvecklad som ett tillförlitligt hjälpmedel för förebyggande underhåll av elektriska motorer och generatorer. Instrumenten är kraftfulla (upp till 50 A för RMO50M och upp till 100 A för RMO100M), portabla (8 kg) och genererar helt rippelfri DC-ström. Detta möjliggör mycket hög mätprecision med en noggrannhet på 0,1 %. Med RMO-M kan bland annat följande lindningsfel detekteras:
- Avbrott i lindning (öppen lindning)
- Varv-till-varv-kortslutning
- Fas-till-fas-kortslutning
- Dåliga löd- eller anslutningspunkter i lindningarna
- Problem i kraftkretsen
Tre spänningskanaler möjliggör samtidig mätning av samtliga tre lindningsresistanser i ett och samma prov. Den trekanaliga mätfunktionen minskar den totala provningstiden och effektiviserar mätförfarandet.
DV-Win-programvaran används för styrning och övervakning av provningen samt för lagring och analys av mätresultat på PC.
RMO-M-serien — utvalda specifikationer
- Testströmmar: 5 mA – 100 A DC
- Vikt: 8,0 kg
- Mätområde: 0,1 µΩ – 1 kΩ
- Noggrannhet: ± (0,1 % avläst värde + 0,1 % F.S.)
- Upplösning: ned till 0,1 µΩ
- Tre kanaler för resistansmätning
- Automatisk urladdningskrets
