Beskrivning

Ett stort litet multiinstrument

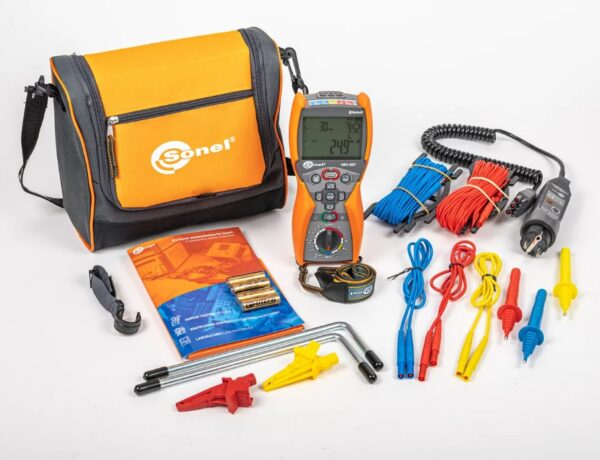

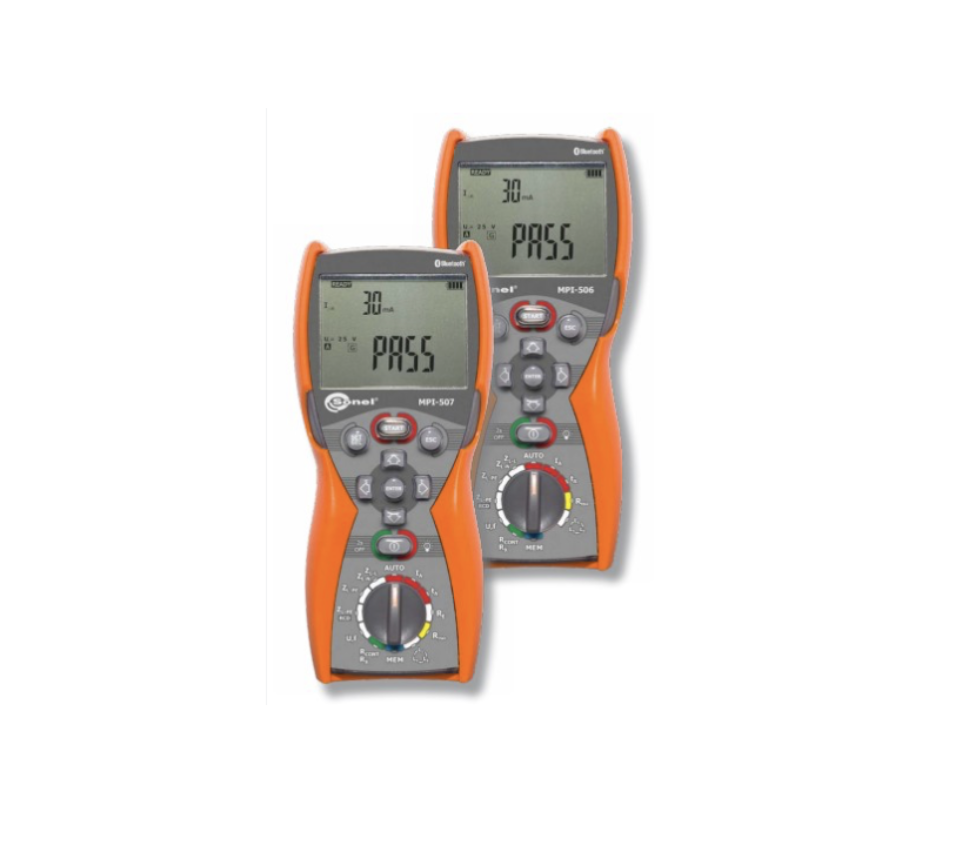

MPI-506/507 Installationstestare är avsedd att fullständigt avprova och verifiera elinstallationer enligt de idag vanligast förekommande standarderna. Den är liten och smidig, troligen det minsta på marknaden idag och ändå väldigt kompetent.

Instrumentet är speciellt framtaget för professionella marknaden och är mycket robust utformad och håller täthetsklass IP67.

Med detta instrument är det möjligt att utföra standardmätningar av varierande typ, inklusive slingimpedans och kortslutningsströmsmätning samt isolationsprovning och avprovning av jordfelsbrytareav typ AC och A. Detta instrument är så pass lättanvänt att den ovane inte har några problem att hantera det och samtidigt motsvarar den behoven för den krävande användaren.

MPI-507 har även jordtagsmätning (3-pinsmetoden).

Innehåll

Mätning av slingimpedansparametrar

• slingimpedansmätning inom spänningsområdena 220/380 V, 230 V/400 V, 240/415 V och frekvensen 45…65 Hz, instrumentet klarar spänningsspannet: 180…460 V
• Indikering av sling-resistans R och -reaktans X
• Mätning av slingimpedans med 15mA strömstyrka möjliggör att jordfelsbrytare ej utlöses
• Maximal mätströmstyrka: 7,6 A (vid 230 V) och 13,3 A (vid 400 V)

Test av jordfelsbrytare av typ AC och A

• provning av snabba jordfelsbrytare med korttidsfördröjning (allmänna) och selektiva jordfelsbrytare för märkströmvärdena 10, 30, 100, 300, 500 mA
• Mätning av  I_A  utlösningsström samt utlösningstid t_A för strömvärdena 0.5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• R_E och U_B mätningar utan utlösande av jordfelsbrytare
• Utökad AUTO-funktion för jordfelsbrytartest med möjlighet att mäta Z_L-PE med låg ström
• Mätning av I_A och t_A under en pågående jordfelsbrytarutlösning

Jordtagsmätning (Endast model MPI-507)

• Enligt 3-pinsmetoden

Isolationsprovning

• Testspänning 100 V, 250 V, 500 V

Kontinuitetsprov

• Mätning av kontinuitet med en ström på ±200 mA enligt standard EN 61557-4
• Autokalibrering av testprober/ledare innebär att stor valfrihet finns
• Resistansmätning med låg strömstyrka och akustisk signalering

Fasföljdsidentifiering

Extrafunktioner

• Spänningsmätning (0-500 V) och nätfrekvens
• Minne för upp till 990 mätningar
• Trådlös dataöverföring till dator
• Bakgrundsbelyst knappsats och display

Med gratismjukvaran Sonel Reader kan du lätt ladda ned mätdata till din dator i ett enkelt format och med köpversionen Sonel Reports PLUS kan den ytterligare presenteras i professionella rapporter.

Produktdatablad

datasheet MPI-202F/506/507

1 file(s) 848.19 KB

Download
