Handhållen lindningsresistans- och omsättningstestare – TWR-H-serien

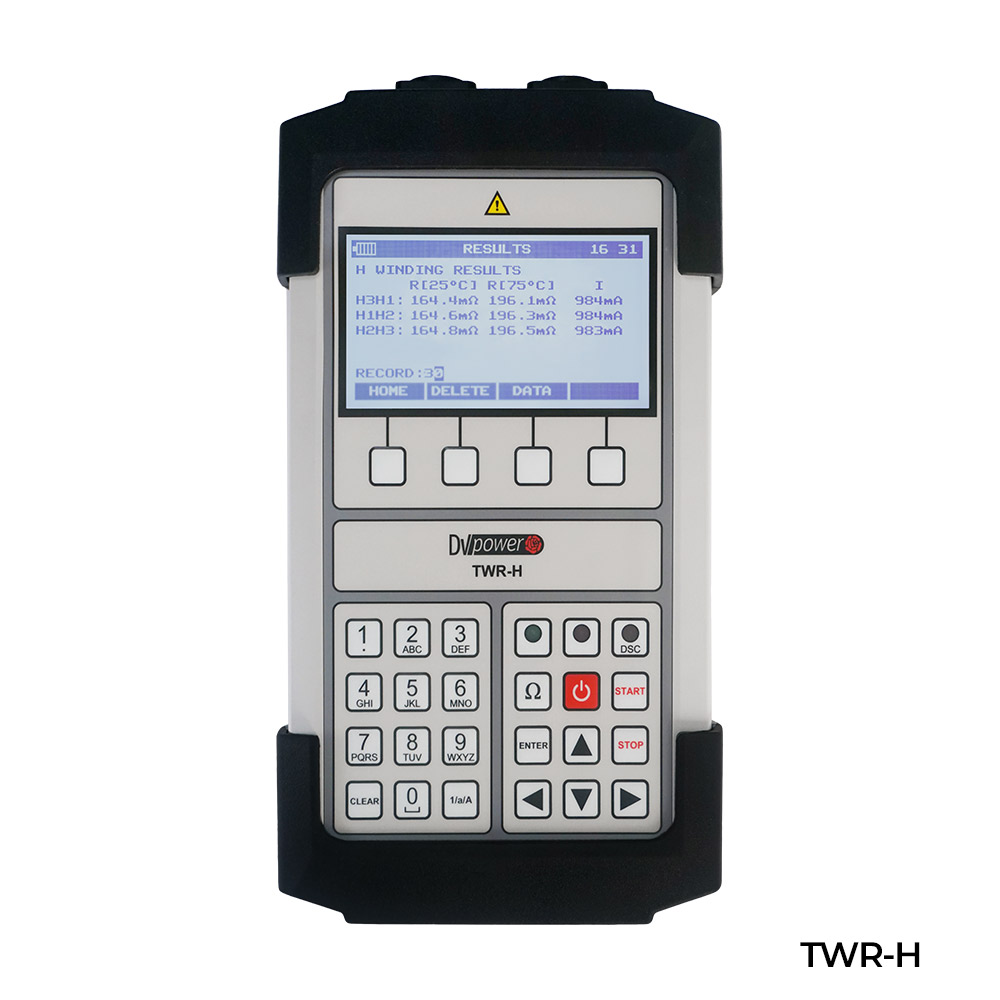

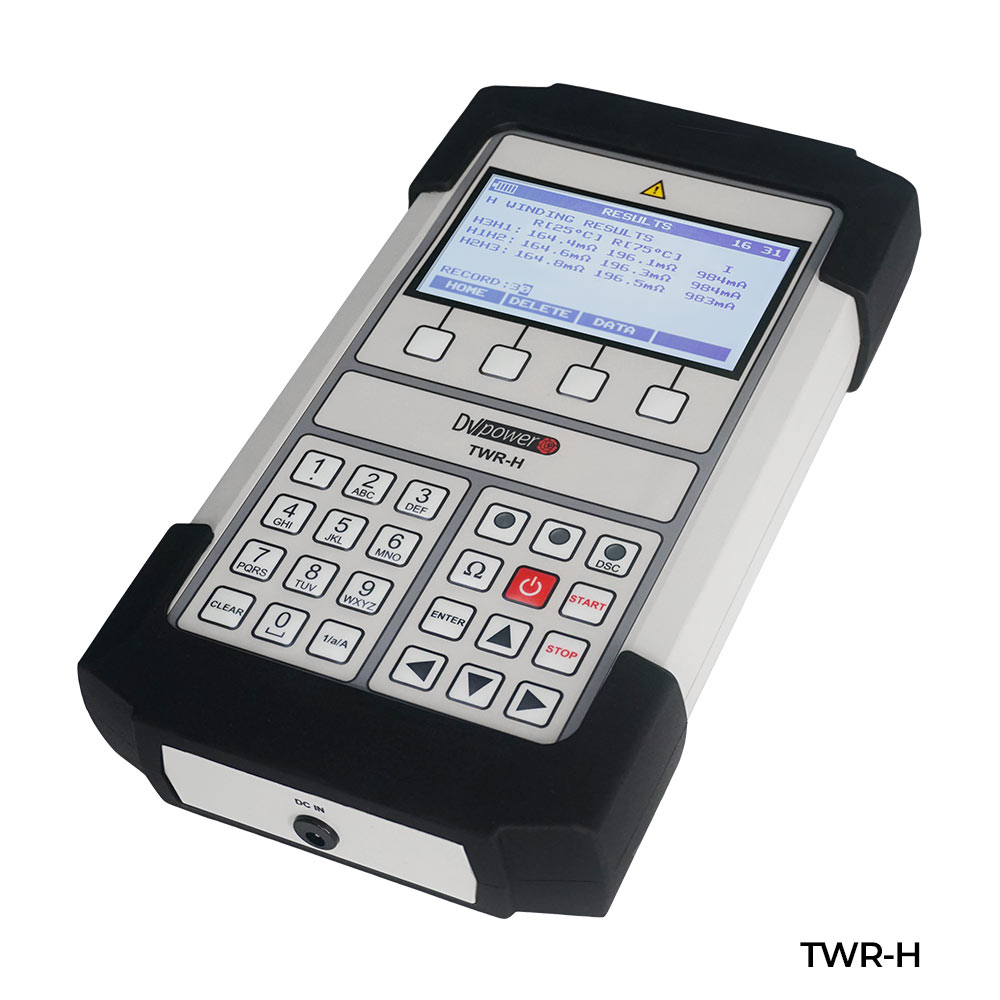

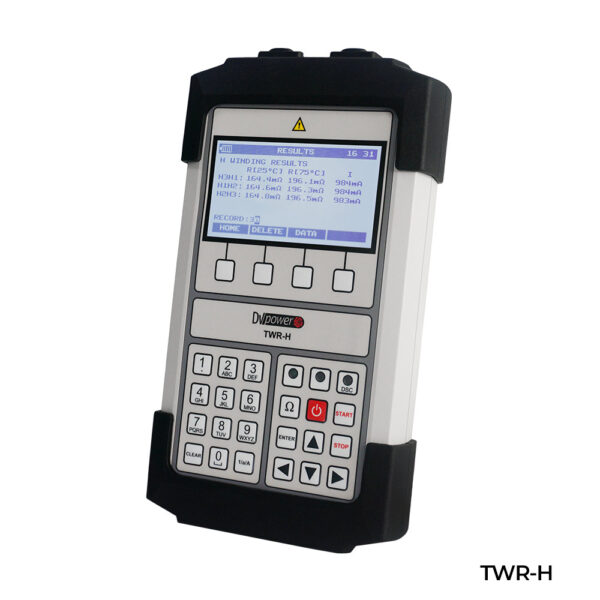

Den handhållna TWR-H-enheten är ett enfasinstrument från DV Power, utvecklat för mätning av transformatorers lindningsresistans och omsättningstal.
Handhållen lindningsresistans- och omsättningstestare – TWR-H-serien
Den handhållna TWR-H-enheten är ett enfasinstrument från DV Power, utvecklat för mätning av transformatorers lindningsresistans och omsättningstal.
Beskrivning
Lindningsresistans- och omsättningstestare – TWR-H-serien
Den handhållna TWR-H-enheten är ett enfasinstrument från DV Power, utvecklat för mätning av transformatorers lindningsresistans och omsättningstal.
Instrumentet har två DC-utgångskällor för mätning av transformatorns lindningsresistans. Den första DC-källan kan leverera upp till 2 A DC och används för ströminjektion i transformatorns högspänningslindning. Den andra DC-källan kan leverera upp till 10 A DC och används för provning av transformatorns lågspänningslindning. Detta är särskilt användbart vid mätning av lindningsresistans hos distributionstransformatorer. Dessa transformatorer har ett stort omsättningstal och därmed stora skillnader mellan resistansen i hög- och lågspänningslindningarna. Efter avslutad lindningsresistansmätning kan transformatorns kärna avmagnetiseras. Avmagnetiseringsprocessen är helt automatisk och säker.
Användningsområden:
- Mätning av lindningsresistans hos distributions- och mättransformatorer, motorer och generatorer
- Omsättningsmätning av distributionstransformatorer
- Verifiering av omsättningstal hos mättransformatorer
- Beräkning av avvikelse i omsättningstal
- Mätning av magnetiseringsström hos distributions- och mättransformatorer
- Fasvinkelmätning hos distributions- och mättransformatorer
- Polaritetskontroll av mättransformatorer
- Avmagnetisering av distributions- och mättransformatorer, motorer och generatorer
TWR-H drivs av ett internt litiumjonbatteri. Upp till 100 tester kan utföras på en fulladdad batteriladdning.
TWR-H-serien – utvalda specifikationer
| Genererad spänning | Upp till 40 V AC för omsättningsprov |
| Genererad ström | - Upp till 2 A DC för HV-sidan - Upp till 10 A DC för LV-sidan |
| Vikt | 1,4 kg |
| Batteri | Upp till 100 tester |
Datablad:
Beskrivning
Lindningsresistans- och omsättningstestare – TWR-H-serien
Den handhållna TWR-H-enheten är ett enfasinstrument från DV Power, utvecklat för mätning av transformatorers lindningsresistans och omsättningstal.
Instrumentet har två DC-utgångskällor för mätning av transformatorns lindningsresistans. Den första DC-källan kan leverera upp till 2 A DC och används för ströminjektion i transformatorns högspänningslindning. Den andra DC-källan kan leverera upp till 10 A DC och används för provning av transformatorns lågspänningslindning. Detta är särskilt användbart vid mätning av lindningsresistans hos distributionstransformatorer. Dessa transformatorer har ett stort omsättningstal och därmed stora skillnader mellan resistansen i hög- och lågspänningslindningarna. Efter avslutad lindningsresistansmätning kan transformatorns kärna avmagnetiseras. Avmagnetiseringsprocessen är helt automatisk och säker.
Användningsområden:
- Mätning av lindningsresistans hos distributions- och mättransformatorer, motorer och generatorer
- Omsättningsmätning av distributionstransformatorer
- Verifiering av omsättningstal hos mättransformatorer
- Beräkning av avvikelse i omsättningstal
- Mätning av magnetiseringsström hos distributions- och mättransformatorer
- Fasvinkelmätning hos distributions- och mättransformatorer
- Polaritetskontroll av mättransformatorer
- Avmagnetisering av distributions- och mättransformatorer, motorer och generatorer
TWR-H drivs av ett internt litiumjonbatteri. Upp till 100 tester kan utföras på en fulladdad batteriladdning.
TWR-H-serien – utvalda specifikationer
| Genererad spänning | Upp till 40 V AC för omsättningsprov |
| Genererad ström | - Upp till 2 A DC för HV-sidan - Upp till 10 A DC för LV-sidan |
| Vikt | 1,4 kg |
| Batteri | Upp till 100 tester |
