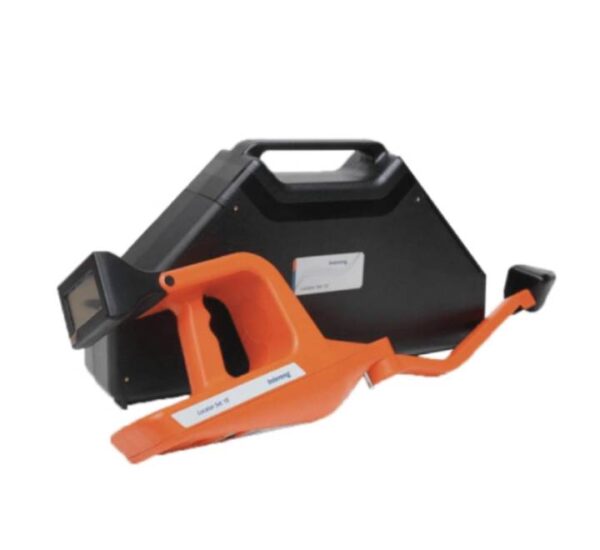

Locator SET 10 UL

Standardsats för spårning av tonfrekvenskablar med 10 W.

Beskrivning

LOCATOR SET 10 UL används för <a href=”https://testnordic.com/products/cable-handeling/cable-localization/”>lokalisering och spårning av ledningar med särskilt fokus på kraftkablar. Instrumentet är baserat på tonfrekvensteknik. En lång rad tillgängliga sändarfrekvenser gör det möjligt att anpassa till olika lokaliseringsobjekt och situationer. Standardmätanslutningen är direkt (galvanisk) koppling. Som ett alternativ har sändaren en integrerad induktiv antenn, samt erbjuder induktiva anslutningsklämmor som tillval.

UL-mottagaren, som förvaras bekvämt i sändarväskan, utgör ett av de mest ergonomiska erbjudanden som finns på marknaden. En tydlig display med kompassliknande presentation hjälper användaren att orientera sig och identifiera den exakta platsen för det undersökta objektet. Andra välkända spårningstekniker, t.ex. minimi- och maximimetoden, ingår också.



SPECIFIKATIONER

Sändare UL

  • Uteffekt 0–10 W
  • Utfrekvens 512 Hz till 200 kHz
  • Mätanslutning direkt, induktiv eller klämmor (tillval)
  • Strömförsörjning 230 V/50 Hz, batteri
  • IP-klass
  • IP54
  • Mått/vikt 610 x 115 x 318 mm/4,8 kg
  • Mottagare UL
  • Sensor
  • Flerriktade antenner
  • Aktivt frekvensintervall
  • 512 Hz till 200 kHz
  • Passivt frekvensintervall
  • Effekt, CPT, CATV
  • Djupmätning
  • Vertikal mappning
  • Extern GNSS-loggare (tillval)
  • Vikt/IP-klass  2 kg/IP54



TILLÄMPNINGAR OCH FUNKTIONER

  • Lokalisering och exakt spårning av olika underjordiska kablar och ledningar med specifika sändarfrekvenser (aktivt läge).
  • Avsökning av ett område för lokalisering av strömförande underjordiska kraftledningar i passivt läge.
  • Grov GIS-mappning av ledningar med extern GNSS-loggare- med mottagare med kompassliknande presentation för förbättrad orientering

    – mottagare med automatisk frekvensjustering (parkoppling)

    – automatisk och permanent djupindikering

    – enkel knappstyrning för användning med handskar

    – sändare med dubbla signalutgångar för samtidig spårning av två ledningar med olika frekvenser.



Broschyr
